Оцинкованные воздуховоды: как выбрать под объект и не ошибиться

Оглавление

1. Введение: почему оцинкованная сталь — стандарт вентиляции
2. Виды и геометрия воздуховодов
3. Ключевые параметры выбора
4. Герметичность и классы соединений
5. Антикоррозионная стойкость и ограничения
6. Чек-лист закупки для B2B и частника
7. Частые ошибки и как их избежать
8. Заключение

Введение: где применяются воздуховоды и почему оцинкованная сталь — базовый материал

Системы вентиляции и кондиционирования воздуха окружают нас повсюду[1] — от жилых квартир и офисных центров до производственных цехов и медицинских учреждений. Оцинкованные воздуховоды стали стандартом в строительстве благодаря оптимальному соотношению цены, прочности и коррозионной стойкости[2].

Figure 1: Пример монтажа оцинкованных воздуховодов в системе вентиляции

Преимущества оцинкованной стали для воздуховодов:

• Защита от коррозии — цинковое покрытие толщиной 140–275 г/м² надежно защищает от ржавчины
• Долговечность — срок службы более 25 лет при правильной эксплуатации[3]
• Доступная цена — значительно дешевле нержавейки и пластика в большинстве стандартных приложений
• Простота обработки — легко режутся, сгибаются и соединяются на площадке
• Универсальность — подходят для жилых, коммерческих и промышленных объектов
• Диапазон температур — рабочая температура от –40°C до +400°C[4]

LSI ключевые слова: стальные воздуховоды, воздуховоды из оцинкованной стали, цинковое покрытие воздуховодов, защита от коррозии, долговечные воздуховоды.

Виды и геометрия: круглые vs прямоугольные воздуховоды

Выбор формы сечения — один из первых и критически важных шагов проектирования[5]. Каждый тип имеет свои преимущества и ограничения.

Круглые воздуховоды

Конструкция: стальная труба круглого сечения диаметром от 50 мм до 1600 мм. Выпускаются трёх типов:

• Цельнотянутые (бесшовные) — наиболее надёжные, используются для ответственных объектов
• Спирально-навивные — дешевле, достаточно герметичны для стандартных задач
• Сварные — редкий вариант, применяется для особых требований

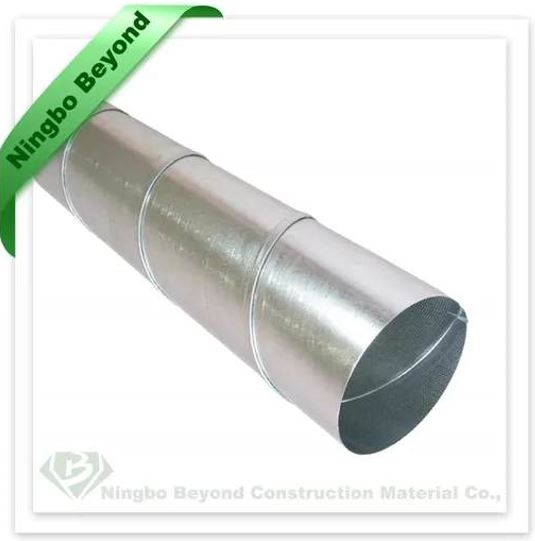

Figure 2: Спирально-навивные оцинкованные воздуховоды круглого сечения

Плюсы круглых воздуховодов:

• Лучшая аэродинамика — меньше потерь давления благодаря отсутствию углов и «мёртвых зон»[6]
• Меньше шума — равномерное движение воздуха без турбулентности
• Дешевле на 20–35% — экономия на материале и производстве[7]
• Проще монтаж — соединяются муфтами или фланцами, быстро стыкуются
• Компактнее — займут меньше места в потолочном пространстве при одном диаметре

Минусы:

• Требуют больше фасонных изделий (переходы, отводы, тройники)
• В узких помещениях сложнее найти место для прокладки
• При равных потерях давления требуют меньший диаметр → выше скорость воздуха

Прямоугольные воздуховоды

Конструкция: стальной канал прямоугольного (или квадратного) сечения размерами от 100×50 мм до 1600×1200 мм. Изготавливаются из листовой оцинкованной стали методом гибки и сварки по ГОСТ 24751-81[8].

Figure 3: Прямоугольные воздуховоды из оцинкованной стали и фасонные изделия

Плюсы прямоугольных воздуховодов:

• Гибкая геометрия — легко адаптируются к архитектуре здания
• Плоское сечение — удобны при прокладке между плит или в узких переходах
• Разные пропорции — можно выбрать отношение сторон под конкретную задачу (2:1, 3:1)
• Удобство в раскладке — прямые углы упрощают разметку и монтаж

Минусы:

• Выше цена — на 20–35% дороже круглых аналогов из-за сложности производства[9]
• Больше потерь давления — воздух создаёт вихри в углах, требуется более мощный вентилятор
• Шум и вибрация — угловые области создают турбулентность
• Сложнее герметизация — больше стыков, сложнее обеспечить класс герметичности A или B
• Больше материала — периметр длиннее, чем окружность при равном расходе воздуха

Овальные и гибридные сечения

Редко встречаются в стандартных системах, но иногда используются как компромисс между круглыми и прямоугольными. Имеют лучшую аэродинамику, чем прямоугольные, но дороже круглых.

Таблица сравнения: круглые vs прямоугольные

Table 1: Сравнение параметров круглых и прямоугольных воздуховодов

Вывод: Выбирайте круглые воздуховоды, если приоритет — экономия и аэродинамика; прямоугольные — если нужна компактность и особая геометрия помещения[10].

LSI ключевые слова: круглые воздуховоды, прямоугольные воздуховоды, сравнение воздуховодов, аэродинамика воздуховодов, выбор между круглыми и прямоугольными.

Ключевые параметры выбора

1. Толщина металла: от 0,5 до 1,2 мм

Толщина стали напрямую влияет на жесткость, долговечность, шумозащиту и стоимость[11].

Рекомендации по толщине (по ГОСТ и рыночной практике)[12]:

Table 2: Рекомендации по толщине оцинкованной стали

Что даёт увеличение толщины:

• Жесткость — воздуховод не прогибается под собственным весом и под весом изоляции
• Долговечность — толще металл = больше запас коррозионной защиты
• Шумоизоляция — тонкие стенки вибрируют, издают гудение при скорости >5 м/с
• Герметичность — толстые воздуховоды проще герметизировать на стыках

Связь толщины и стоимости: Воздуховод 0,7 мм на 15–25% дешевле, чем 1,0 мм, но при длине >3 м может прогнуться. Экономия на толщине часто приводит к переделкам и дополнительным расходам.

Типичная ошибка: Покупатель выбирает самую тонкую (0,5 мм) трубу диаметром 630 мм — она прогибается под собственным весом, требуется больше хомутов и подвесов, в итоге дороже.

2. Герметичность: классы A, B, C, D

Класс герметичности определяет допустимые утечки воздуха на единицу площади в единицу времени[13].

Классы герметичности по ГОСТ 34347-2017[14]:

Table 3: Классы герметичности воздуховодов

Как достичь герметичности:

• Класс A–B: Требуются фланцевые соединения с прокладками и шпильками, сварка, герметик на основе силикона
• Класс C–D: Можно использовать шиповые соединения, саморезы с герметиком, простые фланцы без прокладок
• Критический момент: Герметичность определяется ХУДШИМ стыком — если один шов протекает, весь воздуховод падает в класс ниже

Типовые варианты соединений:

• Фланцевое — по краям приваривают или приклепывают фланцы, соединяют болтами с резиновой прокладкой (самое надёжное, класс A–B)
• Шиповое (шина) — загибают края, один вставляется в другой, скрепляют саморезами (класс C–D, дешевле)
• Спирально-навивное — производится методом скручивания ленты (автоматическое, класс B–C)
• Сварное — части свариваются между собой (редко для оцинкованной стали из-за повреждения цинкового слоя)

Figure 4: Герметизация фланцевых соединений воздуховодов с прокладками

Вопросы к поставщику:

• «Какой класс герметичности у воздуховодов и как он подтверждён?»
• «Какое соединение предусмотрено: фланец, шина, сварка?»
• «Входит ли герметик/прокладка в комплект?»
• «Есть ли сертификат соответствия ГОСТу?»

3. Антикоррозионная стойкость и ограничения

Оцинкованная сталь хорошо работает в большинстве условий, но есть границы[15].

Толщина цинкового слоя:

• 140–200 г/м² — экономный вариант, подходит для сухих помещений и короткого срока (5–10 лет)
• 200–275 г/м² — стандарт, обеспечивает 25+ лет в нормальных условиях[16]
• Горячее цинкование — лучше, чем электролитическое, создаёт более толстый и адгезивный слой

Когда оцинкованной стали недостаточно:

• Агрессивные среды — пищевые производства (соль, кислоты), химические цеха, прачечные → нужна нержавеющая сталь (AISI 304, 316)[17]
• Влажные помещения (>80% влажности) — бассейны, сауны, прачечные → оцинковка держит хорошо, но учтите коррозию фасонных изделий
• Морской климат → требуется либо нержавейка, либо оцинковка 275+ г/м² с периодической обработкой
• Дымоудаление (высокие температуры +150...+400°C) → чёрная сталь или нержавейка (цинк начинает окисляться выше +80°C[18])
• Канализационные системы (вытяжка из туалетов с H₂S) → нержавейка обязательна

Стоимость альтернатив:

• Нержавеющая сталь — дороже в 3–5 раз
• Пластиковые воздуховоды (ПВХ, ПП) — дешевле оцинковки на 30–50%, но хрупче, горючи, для температур до +60°C
• Текстильные воздуховоды — специализированные, для ресторанов и производства

Совет: Используйте нержавейку только там, где она действительно нужна (агрессивная среда). В стандартных офисах и жилых домах оцинковка 200+ г/м² прослужит дольше, чем вы владеете зданием.

LSI ключевые слова: герметичность воздуховодов, классы герметичности, фланцевые соединения, нержавеющие воздуховоды, защита от коррозии, цинковое покрытие, ГОСТ 34347-2017.

Чек-лист закупки для B2B и частника

Используйте этот список при переговорах с поставщиком или подготовке коммерческого предложения.

Технические параметры (что должно быть в спецификации/КП):

1. Количество и размеры
   • Диаметр круглых воздуховодов (мм) или размеры прямоугольных (ширина × высота × длина)
   • Количество штук каждого размера
   • Единица измерения (погонные метры, штуки)
2. Материал и защита
   • «Оцинкованная сталь, метод горячего цинкования»
   • Толщина цинкового слоя (140, 200 или 275 г/м²?)
   • Толщина стали (0,5, 0,7, 1,0, 1,2 мм?)
   • Соответствие ГОСТ 14918-2020
3. Класс герметичности
   • Требуемый класс (A, B, C или D)
   • Способ соединения (фланец, шина, спираль-навивной)
   • Включены ли прокладки, герметик, саморезы?
4. Фасонные изделия
   • Отводы (90°, 45°), тройники, переходы, воротники
   • Редко: развёртки, задвижки, огнезадерживающие клапаны
   • Убедитесь, что они входят в смету (типичная ошибка — забыли закупить отводы, потом пришлось переделывать)
5. Крепёж и подвесы
   • Хомуты из оцинкованной стали или нержавейки
   • Шпильки для подвесов (резьба, диаметр)
   • Виброизоляторы (если требуются)
6. Изоляция (если требуется)
   • Толщина и материал (минвата, пенополиуретан)
   • Класс горючести (особенно для жилых)
   • Оболочка (алюминиевая фольга, стекловолокно)
7. Документация
   • Сертификат соответствия ГОСТу
   • Паспорт изделия
   • Протоколы испытаний герметичности (для классов A–B)
   • Гарантия (обычно 12–24 месяца)

Контрольные вопросы к поставщику (B2B):

• «Все ли размеры включены в базовую стоимость, или есть доплаты за нестандартные?»
• «Какая минимальная партия и есть ли скидки при объёме?»
• «Сроки изготовления и доставки?»
• «Возможна ли замена перед монтажом, если брак?»
• «Гарантия на герметичность (как проверяется)?»
• «Есть ли доставка и разгрузка, или самовывоз?»
• «Упаковка — защита от повреждений при транспорте?»

Типовые ошибки при закупке (и как их избежать):

Table 4: Типовые ошибки закупки и решения

Частые ошибки и как их избежать

1. Экономия на толщине металла

   Воздуховод 0,5 мм дешевле на 20%, но весит меньше → шумит при скорости >4 м/с, прогибается, требует частых подвесов. Итого переделка обойдётся дороже.

   Решение: Выбирайте минимум 0,7 мм для диаметров >250 мм.
2. Забыли про фасонные изделия

   Заказали прямые куски, а отводы, тройники, переходы забыли. В монтажа выясняется, что нужны 5 отводов и 2 тройника, которые ждут неделю.

   Решение: Нарисуйте схему трассы с указанием каждого поворота, подсчитайте фасонные заранее.
3. Класс герметичности не совпадает с проектом

   Проект требует класс B, а купили класс D. При сдаче объекта не пройдут испытания герметичности, переделка выйдет в крупную сумму.

   Решение: Всегда сверяйте с проектной спецификацией и актуальными СП.
4. Перепутали диаметр или размер

   Частая ошибка — заказали 315 мм, а нужен 250 мм. Или прямоугольный 600×300, а поставили 500×250.

   Решение: Указывайте размер несколькими способами (мм + эквивалентное сечение), проверяйте накладную перед отгрузкой.
5. Не учли шумоглушение

   В офис установили воздуховод без изоляции, работает на шум 65–70 дБ. Требования СНиП — максимум 50 дБ. Нужна переделка с минватой.

   Решение: Уточните требования по шуму (обычно для жилых и офисных СНиП 23-103-2003 требует 50–55 дБ), закажите с изоляцией.
6. Разные партии имеют разный оттенок цинка

   На объект пришли воздуховоды разных производителей — видимо отличается цвет цинкового покрытия. Выглядит непрофессионально и указывает на разное качество.

   Решение: Закажите всё одной партией из одного источника, попросите сертификат происхождения.
7. Воздуховод не прошёл в дверной проём

   Заказали круглый 630 мм длиной 2,5 м, а его нужно втаскивать через дверь шириной 1 м. Требуется разрезать на месте, терять герметичность на стыке.

   Решение: Знайте габариты доступа — размер дверей, окон, люков, через которые нужно пронести воздуховод. Заказывайте длины, которые пройдут.
8. Не проверили качество цинкового слоя

   Визуально воздуховод выглядит нормально, но при первой визуальной ревизии замечена коррозия в местах сварки. Производитель не предусмотрел восстановление цинка после сварки.

   Решение: Требуйте сертификат испытаний (если класс герметичности A–B, всегда должны быть протоколы), проверяйте швы перед монтажом.
9. Не учли вес при монтаже

   Круглый 630 мм длиной 2 м весит ~50 кг. Если висит только на двух подвесах, может провиснуть. Требуется расчёт шага подвесов (обычно через 1–1,5 м).

   Решение: Посчитайте вес, определите шаг подвесов. Для круглых >315 мм — не реже чем через 1,2 м.
10. Нет герметика и прокладок в комплекте

    Купили воздуховоды, при монтажа выяснилось, что герметик не входит. Ищут в спешке, тратят деньги на доставку.

    Решение: Уточните заранее, что входит в комплект (саморезы, герметик, прокладки). Для классов A–B закажите отдельно проверенный герметик (Ceresit, Knauf, Tytan).

Заключение

Оцинкованные воздуховоды — проверенное решение для вентиляции на десятки лет[19]. Правильный выбор экономит деньги на переделках и продлевает срок службы системы.

Сухое резюме для быстрого выбора:

• Форма: Круглые дешевле и лучше в аэродинамике; прямоугольные — когда нужна компактность
• Толщина: Минимум 0,7 мм для дин. нагрузок, 1,0 мм для больших диаметров
• Герметичность: Класс B–C достаточен для большинства; класс A — только если требует проект
• Материал: Оцинковка на 200+ г/м² — стандарт; нержавейка только для агрессивных сред
• Источник: Для стандартных объёмов — маркетплейсы; для нестандарта — дилер или завод
• Проверка: Требуйте сертификаты, проверяйте размеры перед отгрузкой, не экономьте на герметике

Следуя этому чек-листу, вы избежите переделок, обеспечите долговечность и качество вентиляционной системы.
