Осевой вентилятор Shuft AXW 200-2E

8 280 руб
AXW200
+

Описание

Осевой вентилятор Shuft AXW 200-2E с номинальной производительностью 780 м3 способен перемещать воздух с температурой до +60°С. Вентилятор может использоваться как для вытяжной вентиляции, так и для приточной вентиляции. Данная модель оборудована однофазным электродвигателем. Вентилятор устанавливается непосредственно в стену, для удобства монтажа оборудован квадратной настенной пластиной.

Технические характеристики

Параметр Величина
Напряжение, В
230
Ток, А 0,25
Частота тока, Гц 50
Максимальная мощность, Вт
55
Производительность, м3
780
Скорость вращения, мин-1
2500
Максимальная температура перемещаемого воздуха, С +60
Защита, класс
IPX4
Размер патрубка, мм
200
Вес товара (нетто) 3,55

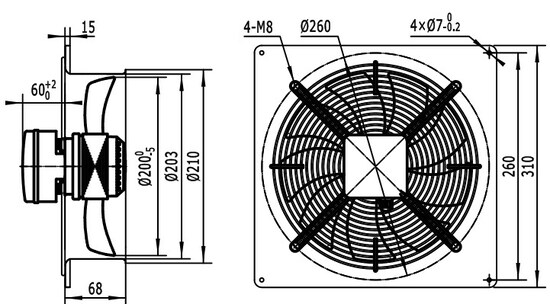

Габаритные размеры

Чертеж

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Рабочее колесо установлено методом напрессовки на ротор двигателя. Клеммная коробка имеет степень защиты IP44.

Двигатель

В этой модели используется однофазный электродвигатель. Двигатель с рабочим колесом статически и динамически сбалансированы. Подшипники не требуют обслуживания.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Регулятор рс-1-300



К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной пластины.  Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме подключения.

Как монтировать вентилятор

Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Если вентилятор будет использоваться с возможным попаданием воды внутрь, то необходимо предусмотреть установку над ним защитного козырька.

Пошаговая инструкция

Выполните отверстие в стене диаметром не менее 210 мм.

Выполните отверстие

Приложите вентилятор, разметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (отмечено стрелкой на патрубке) совпадает с необходимым.

Разметка отверстий

Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется герметизировать с помощью герметика.

Крепление к стене

Снимите крышку на клеммной коробке.

Снятие клеммной крышки

Произведите подключение вентилятора согласно схеме подключения, указанной в паспорте. Вентилятор необходимо заземлить.

Подключение питания



Гарантия

Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 12 месяцев (1 год) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.

 Страна-производитель: Китай.

Паспорт

(откроется в новой вкладке, файл pdf)

Паспорт
