Вентилятор канальный ВКК-200М

Написать отзыв

7 856 руб

Задать вопрос

Кол-во:

+ −

Купить в один клик

Описание

Вентилятор ВКК 200M, однофазный с производительностью 1000 м3/ч. Используется в системах приточной и вытяжной вентиляции, корпус и крыльчатка ВКК изготовлены из оцинкованной стали, вентилятор устанавливается непосредственно в поперечном сечении воздуховодов и не занимает много места. Размер вентилятора с круглым воздуховодом составляет 200 мм, что соответствует размеру воздуховода. Вентилятор можно использовать для наружного монтажа.

-Однофазный асинхронный двигатель с загнутыми назад лопастями

-Напряжение: 220 В Класс изоляции корпуса: IP44

-Диапазон рабочих температур: от -20 ° C до + 40 ° C

-Со встроенными термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).

-Вентилятор оснащен монтажным кронштейном для крепления к стене

-Автоматический перезапуск при охлаждении двигателя

-Корпус изготовлен из оцинкованной стали методом штамповки на прессе

-Высокая устойчивость к коррозии

-Корпус из оцинкованной стали надежно защищает вентилятор во время сборки и транспортировки

-Эстетический внешний вид вентилятора ВКК

-Простота установки: в любом положении, в труднодоступных местах

-Низкий уровень шума

Технические характеристики ВКК-200М

Материал	Металл
Страна производитель	Турция
Уровень звукового давления (дБ(А))	52
Класс защиты IP	IP44
Потребляемая мощность (Вт)	155
Ток (А)	0.7
Давление, Па	490
Производительность (м3/ч)	1000
Макс. площадь помещения, м2	250
Диаметр воздуховода (мм)	200
Частота вращения (об/мин)	2600
Параметры электропитания	1ф-230В-50Гц
Тип термозащиты	Встроенная
Тип	Канальный
Вес (кг)	4,8
Осевой\Центробежный	Центробежный

Габаритные и присоединительные Размеры

Марка вентилятора	А, мм	В,мм	С,мм	D,мм	E,мм	F,мм	G,мм	Н,мм	l,мм	J,мм	K,мм
ВКК-200М	228	30	199	342	130	225	210,5	170	35,5	14	6,5

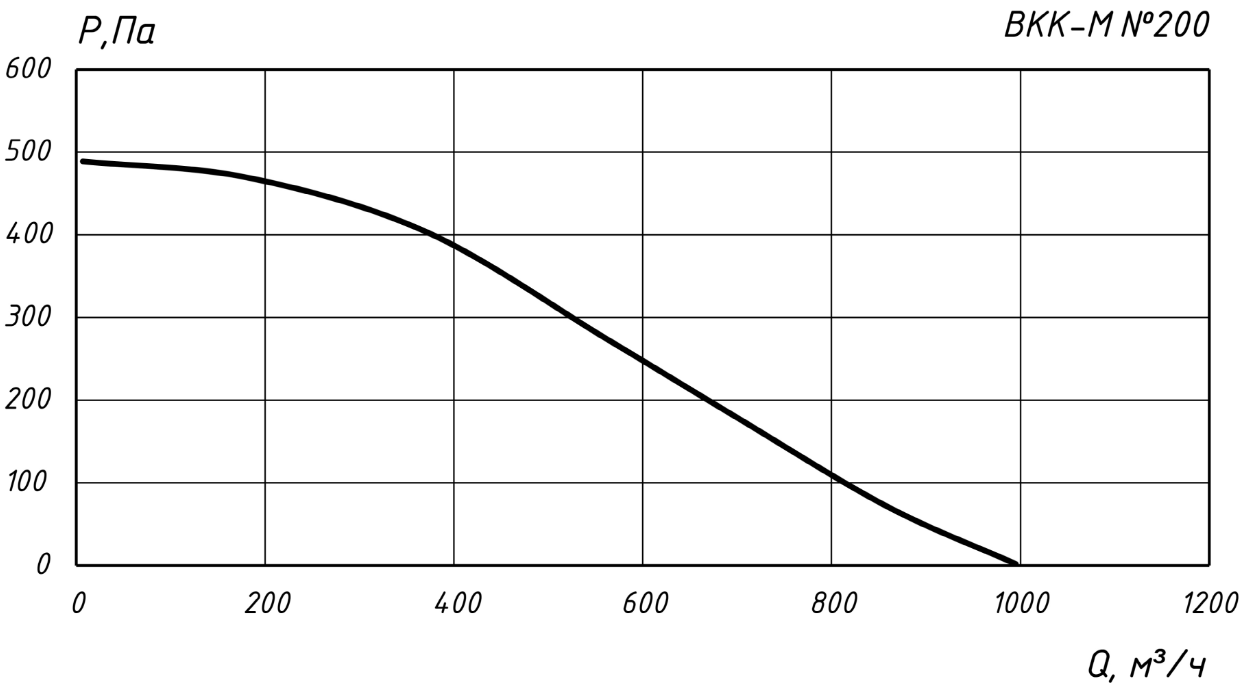

Диаграммы

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Рекомендация:

- протяженность прямолинейного участка воздуховода со стороны всасывания - не менее одного диаметра вентилятора

- протяженность прямолинейного участка воздуховода со стороны нагнетания - не менее трех диаметров вентилятора

На этих прямых участках воздуховодной магистрали не допускается устанавливать фильтры, шумоглушители или другие элементы вентиляционной системы, которые увеличивают сопротивление движению воздуха.
