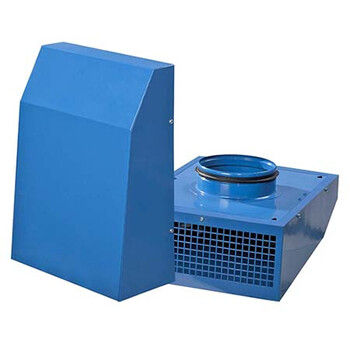

Вентилятор Ванвент ВЦН-100 (250 m³/h)

Вентилятор ВЦН-100 (250 m³/h), предназначен для эксплуатации в системах вытяжной вентиляции. Устанавливается со стороны улицы на наружную стену. Оборудован корпусом из стали с защитой двигателя от попадания влаги в двигатель. Данная модель соединяется с круглыми воздуховодами сечением 100 мм. Вентилятор имеет однофазный двигатель, который может обеспечить максимальную производительность 250 м³/ч. Максимальная температура перемещаемого воздуха +55°С.

Основные свойства

• Наружный монтаж на стену
• Корпус из стали с полимерным покрытием
• Выброс воздуха осуществляется вертикально вниз через защитную решетку
• Встроенная тепловая защита двигателя с автоматическим перезапуском
• Однофазный электродвигатель с тепловой защитой
• Максимальный рабочий ресурс двигателя 40 тысяч часов

Технические характеристики ВЦН-100 (250 m³/h)

Конструкция

Корпус окрашен полимерным материалом, выброс воздуха происходит через защитную решетку в нижней части вентилятора. Для плотного прилегания к стене предусмотрен специальный уплотнитель.

В вентиляторе используется двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Электродвигатель оборудован подшипниками и тепловой защитой с автоматическим перезапуском.

Как монтировать

Данная модель устанавливается вертикально на плоскую поверхность наружной стены. Воздуховод закрепляется на патрубке вентилятора.

Направление движения воздуха должно соответствовать направлению стрелки на корпусе.

Рекомендуется обеспечить герметизацию всех стыков вентиляционного оборудования для уменьшения потерь производительности вентиляции.

Как обслуживать

Для нормальной работы оборудования и увеличения его срока службы периодически необходимо контролировать состояние вентилятора и производить его сервисное обслуживание.

Все работы необходимо производить при отключенном электропитании!

Сервисное обслуживание сводится к очистке вентилятора от грязи и пыли, проверке электрических соединений. Чистка корпуса производится мягкой влажной тканью.

Лопасти рабочего колеса очищаются мягкой сухой щеткой или сжатым воздухом. При очистке следует соблюдать осторожность, чтобы не сместить балансировочные грузики на колесе.

При обслуживании необходимо обратить внимание на целостность корпуса, крыльчатки и электродвигателя. Лопасти рабочего колеса при вращении не должны касаться корпуса.

Пример монтажа вентиляторов ВЦН
