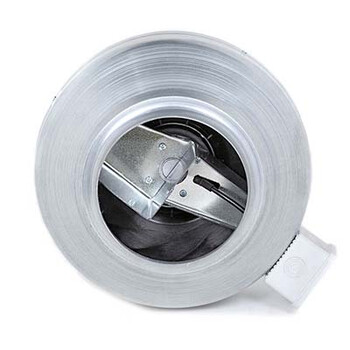

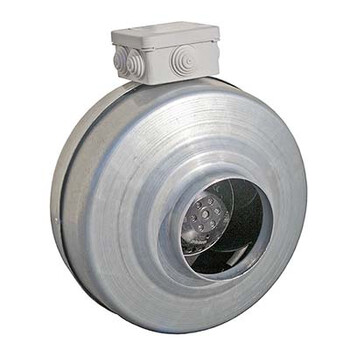

Вентилятор Ванвент ВКВ-315K канальный для круглых воздуховодов

ОПИСАНИЕ И ПРИМЕНЕНИЕ
Канальные вентиляторы ВКВ предназначены для монтажа в компактных системах приточной и вытяжной вентиляции. В данных вентиляторах диаметр входного и выходного патрубков имеет одинаковое сечение, что позволяет устанавливать их прямо в воздуховодах, соответственно уменьшаются затраты на монтаж. Вентиляторы данной марки широко применяются при организации общеобменной вентиляции в спортзалах, отелях, кинотеатрах и других общественных зданиях.
КОНСТРУКЦИЯ
В данной модели вентилятора корпус и крепление двигателя изготовлены из оцинкованной листовой стали, что обеспечивает высокую прочность и надежность конструкции. Клеммная коробка, выполненная из ПВХ-пластика, обеспечивает надежную защиту по стандарту IP 44. В комплекте с вентилятором также поставляется кронштейн, который позволяет быстро и удобно монтировать вентилятор на стену или потолок. Кроме того, корпус имеет длину фланцев 15-20 мм (в зависимости от модели), что облегчает правильное и удобное соединение с воздуховодами.
ДВИГАТЕЛЬ
Мощный двигатель используемый в конструкции вентиляторов  в сочетании с высокоэффективной центробежной крыльчаткой с загнутыми назад лопатками, дают вентиляторам серии ВКВ преимущества над аналогами. Для защиты двигателей от перегрева вентиляторы имеют термозащиту с автоматическим перезапуском.
РЕГУЛИРОВАНИЕ СКОРОСТИ
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора. Например:  ( Эра РС-В 2,5 А





​

Параметр	Размеры
Вес, кг	7.5
Давление max, Па	700
Конденсатор, pf/VDB	7
Мощность, Вт	205
Напряжение, В	230
Производительность max, м³/ч	1750
Сила тока, А	0.93
Скорость, rpm	2300
Уровень шума, dB(A) (3м)	-
Производство	Россия

СХЕМА ПОДКЛЮЧЕНИЯ

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Пример монтажа вентилятора
