Вентилятор Ванвент YWF2S-200BF осевой в квадратном фланце (745 m³/h)

7 490 руб
YWF2S-200BF
+

Описание

Вентиляционные осевые вентиляторы VANVENT предназначены для использования в помещениях разного назначения, в вытяжной и приточно-вытяжной системе вентиляции. Способствуют охлаждению разных узлов и агрегатов, обеспечивают прямой выброс воздуха.

Данные вентиляторы имеют существенные преимущества в отличие от других вентиляторов. Так как у осевых вентиляторов сравнительно компактные размеры, они легко регулируются (с помощью тристорных регуляторов) на предмет расхода воздуха и имеют большой коэффициент полезного действия. Более того, осевые вентиляторы дают большое количество воздуха при относительно малых напорах. Такие системы бывают реверсные (с возможностью направлять поток воздуха как внутрь, так и наружу вентилируемого помещения.

Монтируются вентиляторы модели серии YWF Vanvent к наружной стене. Корпус и крыльчатка вентиляторов изготавливаются из стали, что способствует увеличению их службы.

Применение:
для охлаждения оборудования: наружных блоков кондиционеров, чиллеров, панелей теплообменных аппаратов и электрических панелей, для вентиляции бытовых и коммерческих помещений, так же широко применяют их для охлаждения птичников, ферм, теплиц.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: YWF2S-200BF

 ПАРАМЕТР  ВЕЛИЧИНА
 Производитель   Ванвент
 Страна бренда  Россия
 Серия  YWF-BF Ванвент
 Направление потока  B (нагнетание)
 Напряжение, В  220
 Сила тока, А  0,23
 Тип вентилятора  Осевой
 Производительность max, м³/ч  745
 Мощность max, Вт  50
 Количество полюсов двигателя  два
 Уровень шума max, дБ  50
 Давление max, Па  65
 Частота вращения max, об/мин  2450об/мин
 Температура воздуха max, °С  +60°С
 Количество скоростей  Одна
 Регулировка скорости  дополнительная опция
 Фаза / Напряжение, В  1f / 220V

 Габаритные размеры

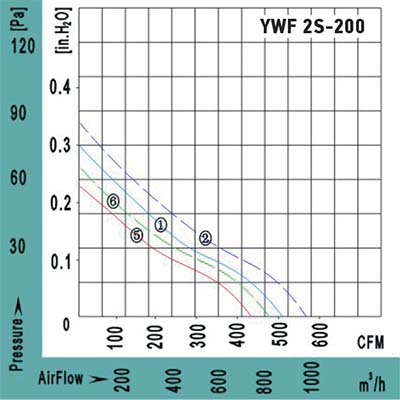

Диаграмма


Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной  или круглой  присоединительной пластины. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Как монтировать вентилятор

Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Если вентилятор будет использоваться с возможным попаданием воды внутрь, то необходимо предусмотреть установку над ним защитного козырька.

Пошаговая инструкция

Выполните отверстие в стене. в соответствии с диаметром фланца Вашего вентилятора.

Выполните отверстие

Приложите вентилятор, разметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (отмечено стрелкой на патрубке) совпадает с необходимым.

Разметка отверстий

Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется герметизировать с помощью герметика.

Крепление к стене

Снимите крышку на клеммной коробке.

Снятие клеммной крышки

Произведите подключение вентилятора согласно схемы подключения, указанной в паспорте. Вентилятор необходимо заземлить.

Подключение питания



Гарантия

Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 12 месяцев с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.

Пример использования вентилятора

Пример использования осевого вентилятора
