Клапан IRIS-315

Дроссельные заслонки типа "IRIS" используются для контроля и определения объема воздуха, проходящего по круглым воздуховодам.

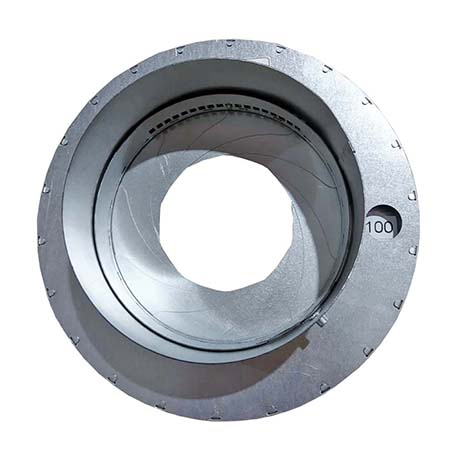

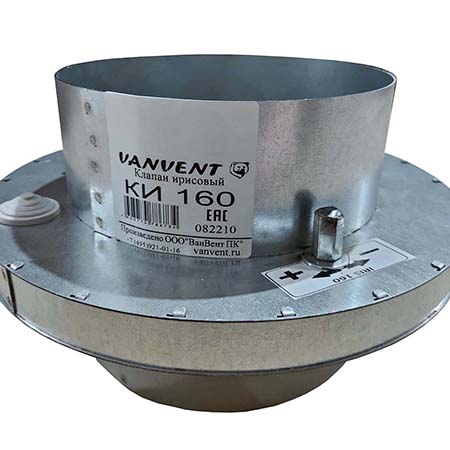

По своей структуре эти заслонки представляют собой ирисовую диафрагму, помещенную в корпус с круглыми соединительными элементами. Корпус оборудован шкалой для настройки и штуцерами для измерения перепада давления. Регулировка клапанов IRIS производится вручную.

Функциональность клапанов сохраняется в любом положении в пространстве.

Корпус и регулирующие элементы клапанов изготавливаются из оцинкованной стали.

Рекомендации по монтажу клапанов IRIS:

Клапаны IRIS гарантируют высокую точность измерений в любой точке вентиляционной сети, даже вблизи зон с повышенным сопротивлением, таких как тройники, отводы, изгибы, а также непосредственно перед воздухораспределителями. Чтобы добиться требуемой точности измерений, при установке ирисовых клапанов необходимо соблюдать рекомендации по минимальным расстояниям Lmin. Это поможет избежать турбулентности воздушного потока.

Необходимые безопасные растояния для клапанов серии IRIS

• до изгибов - 1хD;
• после изгибов - 1хD;
• до Т-образных соединений - 2хD;
• до устройств подачи воздуха - 4хD;

Важно! При установке необходимо принимать во внимание участки, расположенные в непосредственной близости от элементов, создающих локальное сопротивление. К примеру, это могут быть тройники Т-образной формы, отводы, участки изменения направления, изгибы, а также зоны, предшествующие приборам, предназначенным для распределения воздуха.

Не следует монтировать клапан непосредственно у мест разветвления трубопровода. Рекомендуется устанавливать его на дистанции свыше полуметра от этих участков.

Оптимально размещать оборудование на перефирийных воздуховодах: это благоприятно сказывается на воздушном потоке, снижает уровень шума и обеспечивает более точную регулировку.

При монтаже избегайте перекосов и деформаций корпуса клапана.
