Описание
Регулятор скорости ETZ 0-10 предназначен для включения, выключения и плавной регулировки производительности вентиляторов, оборудованных ЕС-моторами с входом управления 0-10 В.
Характеристики
| Напряжение питания: | 10В (DC) |
| Напряжение управления: | 0 – 10В |
| Ток нагрузки не более: | 1 м А |
| Габаритные размеры | 80х80х45 мм |
| Масса, не более: | 0.07 кг |
| Степень защиты от пыли и влаги: | ІР20 |
| Температура окружающей среды: | от -10С до +70С |
Описание конструкции Рис.1
- Ручка управления
- Шкала регулирования
- Метка состояния "Выключено" (щелчок)

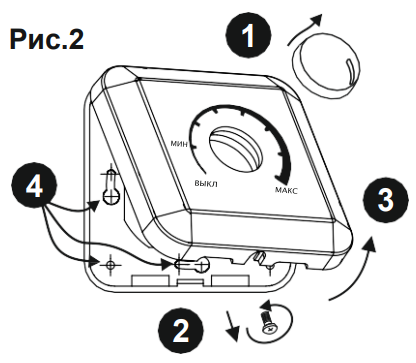

Порядок установки
1. Снять ручку с корпуса регулятора, потянув ее к себе
2. Открутить винт
3. Снять декоративную накладку
4. Закрепить на поверхностииспользуя винты и саморезы (не входят в комплект)

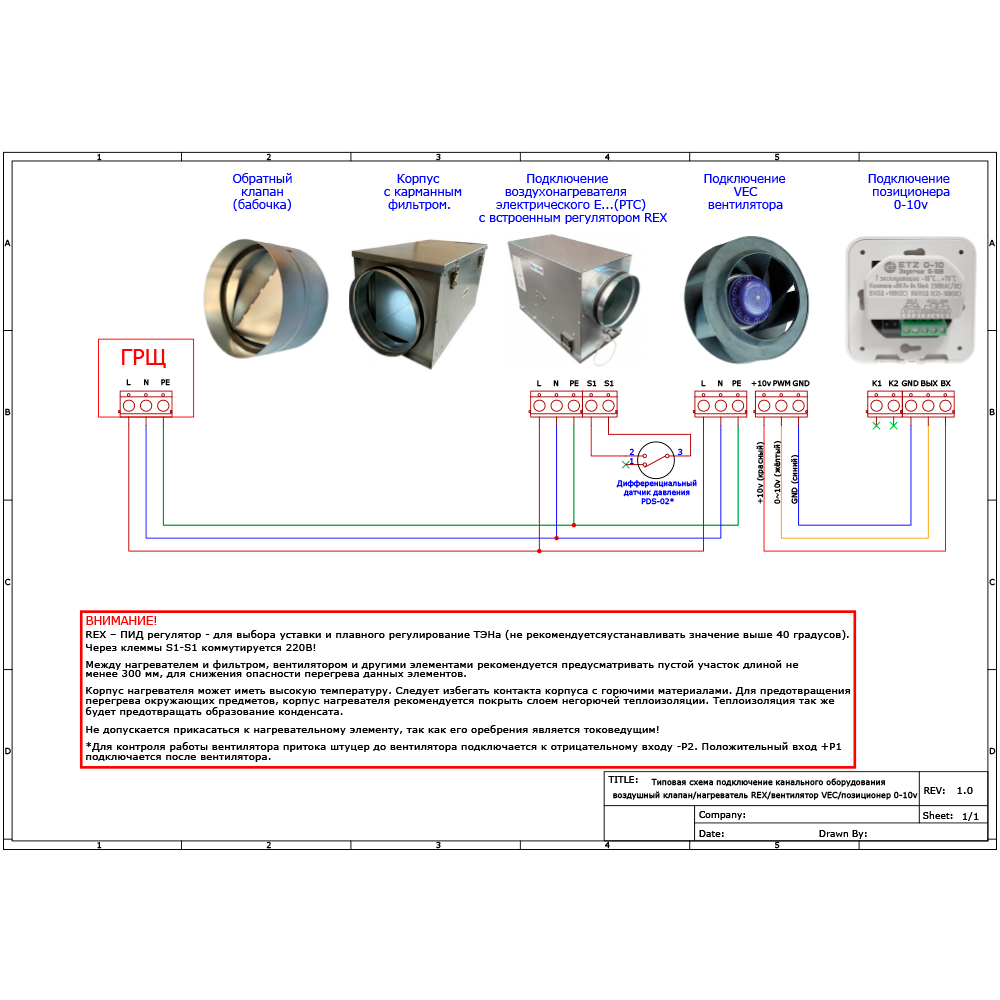

Подключение Рис. 3
Клеммы №1, №2 - включение/выключение («сухой контакт»). Клеммы №3, №4, №5 – регулировка: Клемма №3 – общий питания и управления Клемма №4 – выход (0…10В) или (2…10В) Клемма №5 – внешнее питание (+10В)

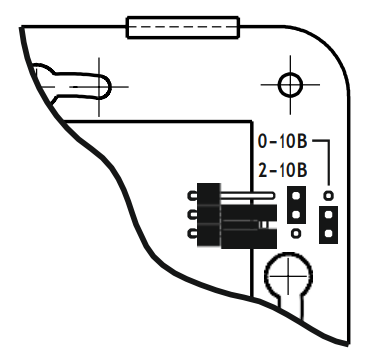

На плате ручки-задатчика есть возможность переключения напряжения управления от 0…10В или от 2…10В, как показано на Рис. 4. Переключение осуществляется джамперомперемычкой.
