Провент/Provent KV 160/75×10 коллектор металлический на 10 выходов

Коллектор воздухораспределительный на 10 выходов(без фланцев в комплекте)

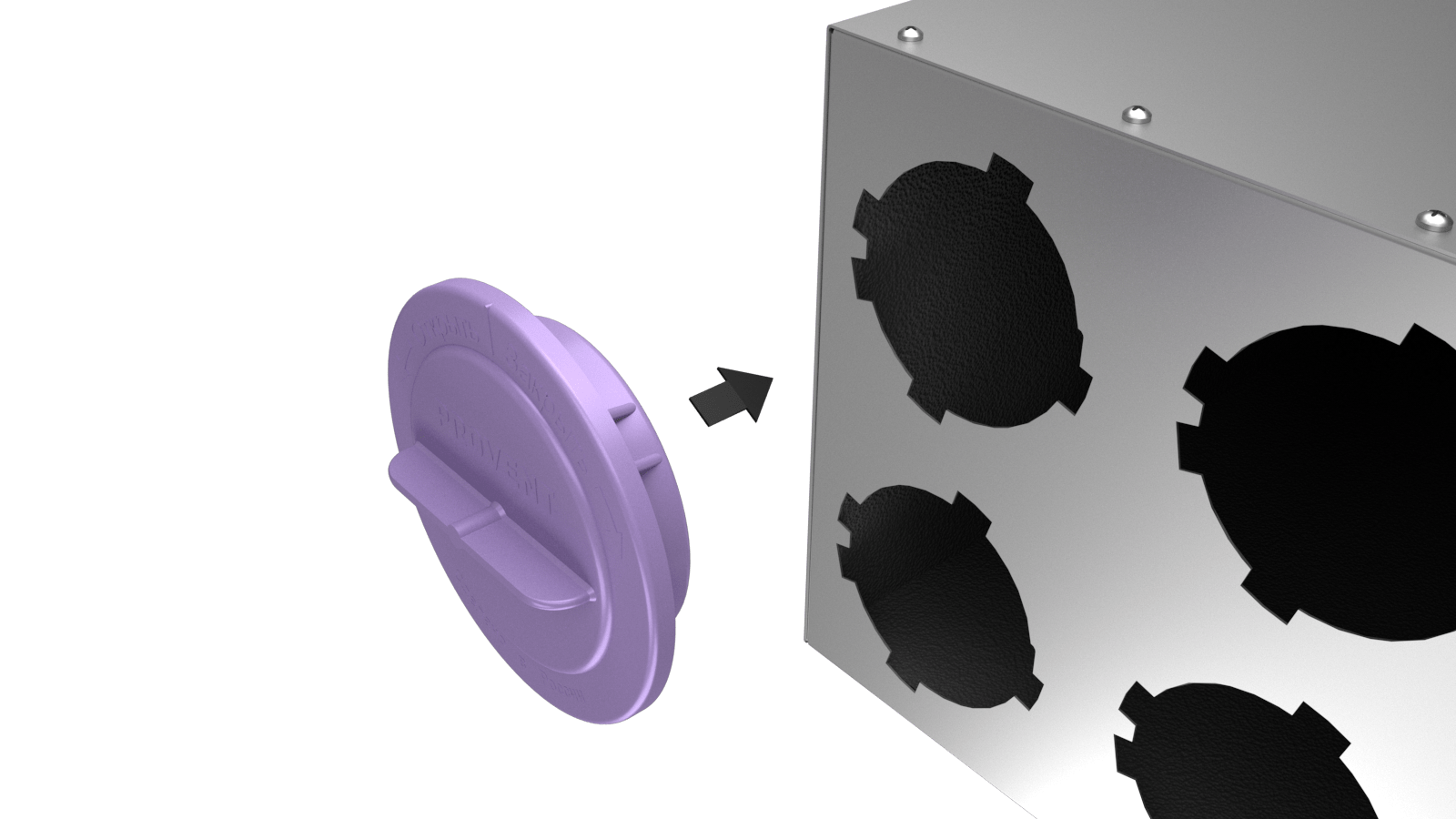

Внимание. Фланцы в комплект не входят. Укомплектуйте коллектор необходимым количеством фланцев ПРОВЕНТ/PROVENT FR 75 и заглушек ПРОВЕНТ/PROVENT OF 75.
Воздухораспределительный коллектор KV 160/75х10 разработан для равномерного распределения воздушных масс во всей вентиляционной системе, использующей гибкие воздуховоды марки Провент/Provent с сечением 75 мм. С его помощью один входной вентиляционный канал диаметром 160 мм, оснащенный уплотнительной резинкой, эффективно разделяется на десять выходных каналов, каждый из которых имеет диаметр 75 мм.

• Выходы воздуховода: 10 х 78 мм
• Канальное соединение: 160 мм

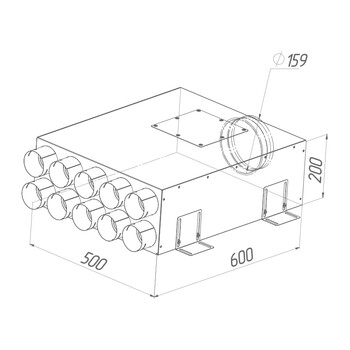

• Размеры: 500 х 200 х 600 (±5) мм
• Размеры (с присоединительными фланцами): 500 х 200 х 725 (±5) мм

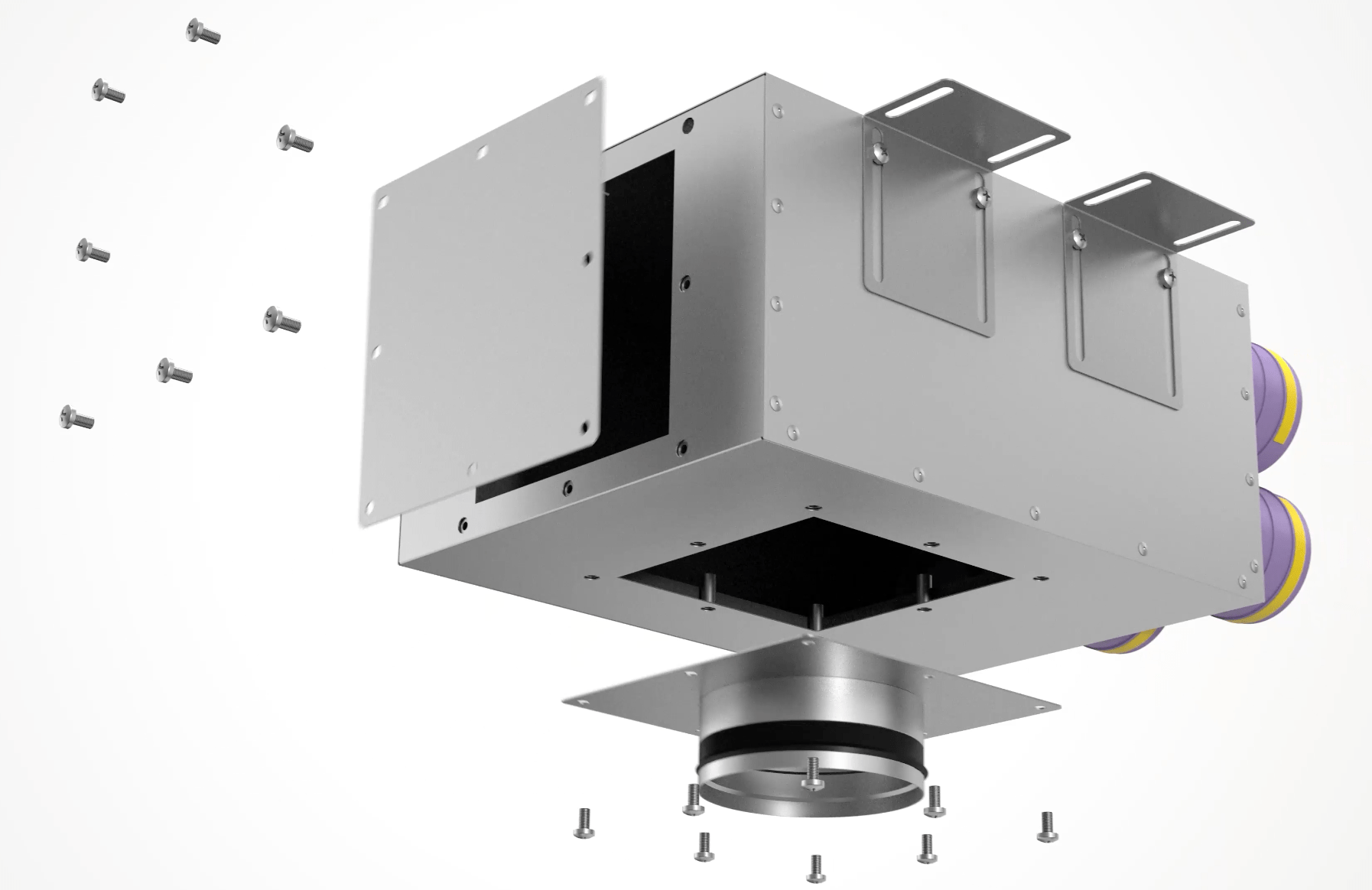

Используя сменный вводной фланец Провент/Provent VFR 160/125, можно изменить на размер меньше фланец воздухораспределительного коллектора KV 160/75×10 для подключения стального оцинкованного воздуховода.

Конструкция

Коллектор выполнен из оцинкованной стали. Благодаря своей конструкции, коллектор Провент/Provent KV 160/75х10 выполняет функцию камеры статического давления, что способствует уменьшению скорости движения воздуха и снижению уровня шума. Внутри все модели коллекторов Провент/Provent оклеены нейтральным звукопоглощающим материалом, что делает работу вентиляционной системы более бесшумной.

Монтаж

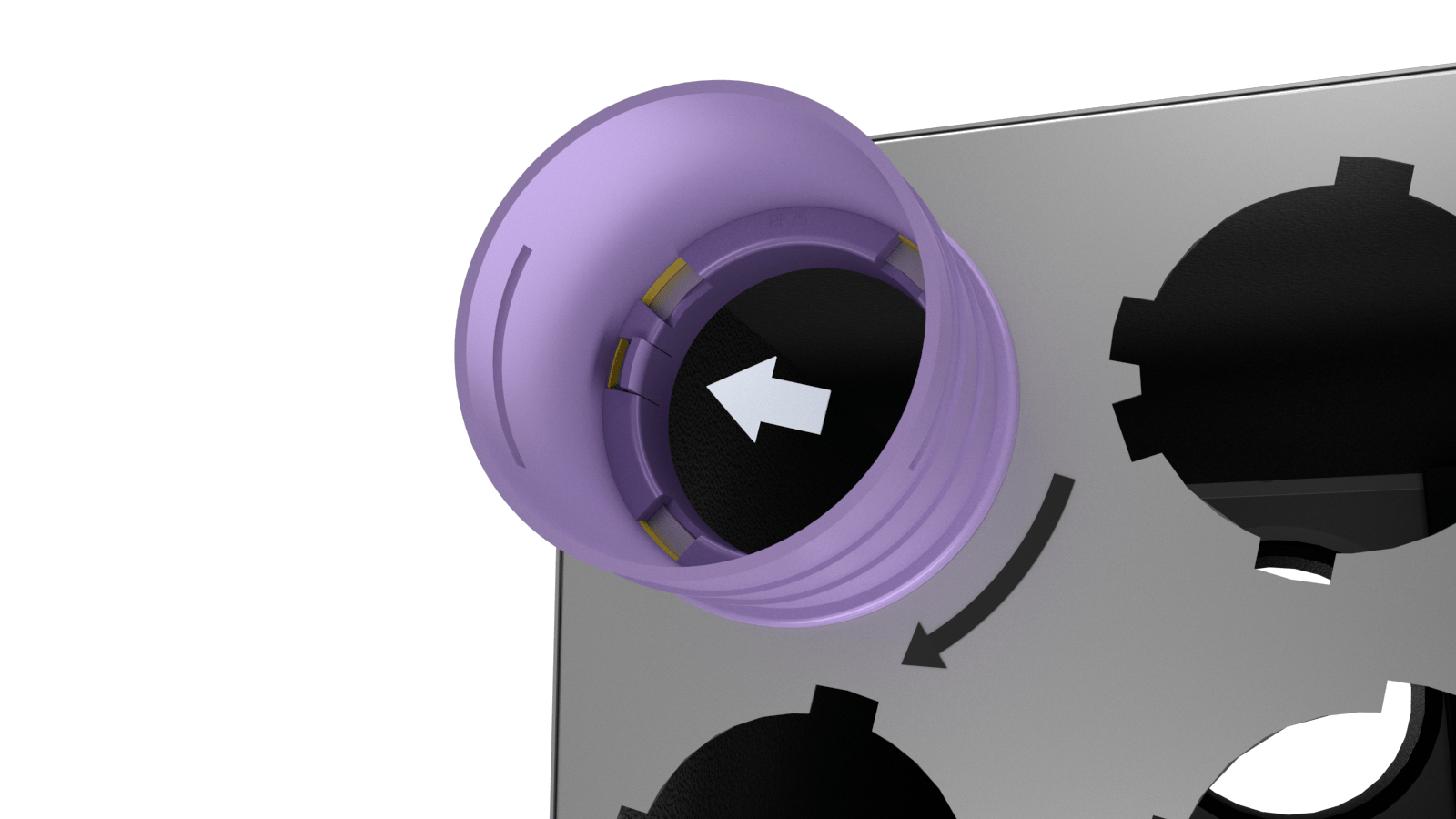

Коллектор монтируется на четырех кронштейнах, которые идут в комплекте. Гибкие воздуховоды Провент/Provent RP 75 можно закрепить с помощью специальных замков Провент/Provent LK 75 на соединительных фланцах Провент/Provent FR 75. Обратите внимание, что фланцы и замки необходимо приобретать отдельно.

Аэродинамические характеристики

Упаковочная информация

Коллектор упакован в коробку из плотного бурого гофрокартона.

• Размеры коробки: 680 х 515 х 215 мм
• Масса брутто: 8,75 кг
