Провент/Provent VPF 300×100/90×2 адаптер (пленум) напольный на 2 выхода

Вентиляционный адаптер (пленум) монтажный напольный на 2 выхода 90 мм (без фланцев в комплекте)

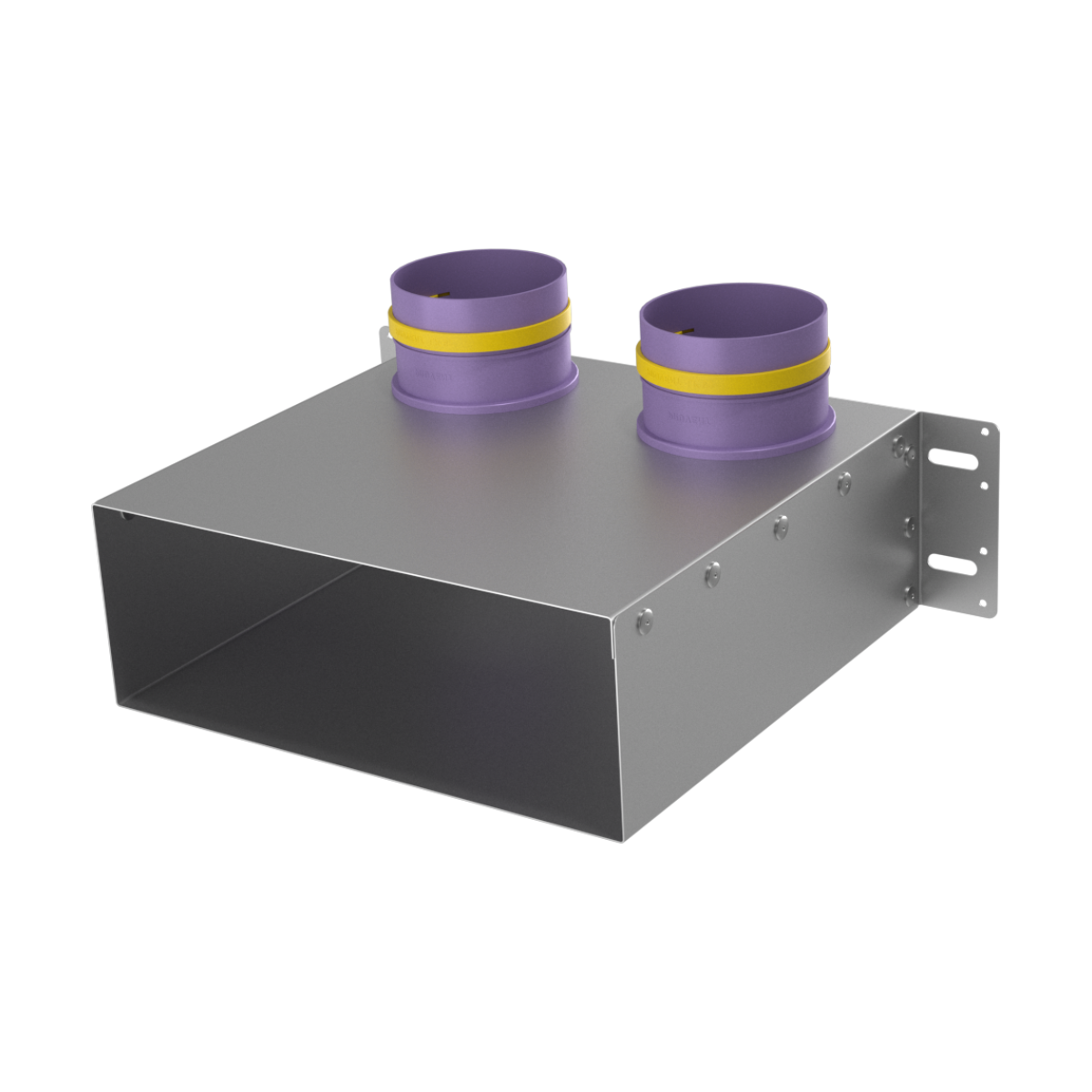

Монтажный пленум Провент/Provent VPF 300×100/90×2 — это компонент вентиляционной системы, предназначенный для установки напольных прямоугольных решеток. Он используется в системах вентиляции с гибкими воздуховодами диаметром 90 мм. Прямоугольный фланец длиной 300 мм и высотой 100 мм для подключения решеток, два фланца для подключения гибких воздуховодов 90 мм.

• Выходы воздуховода: 2 х 93 мм
• Канальное соединение: 300 x 100 мм, H = 300 мм

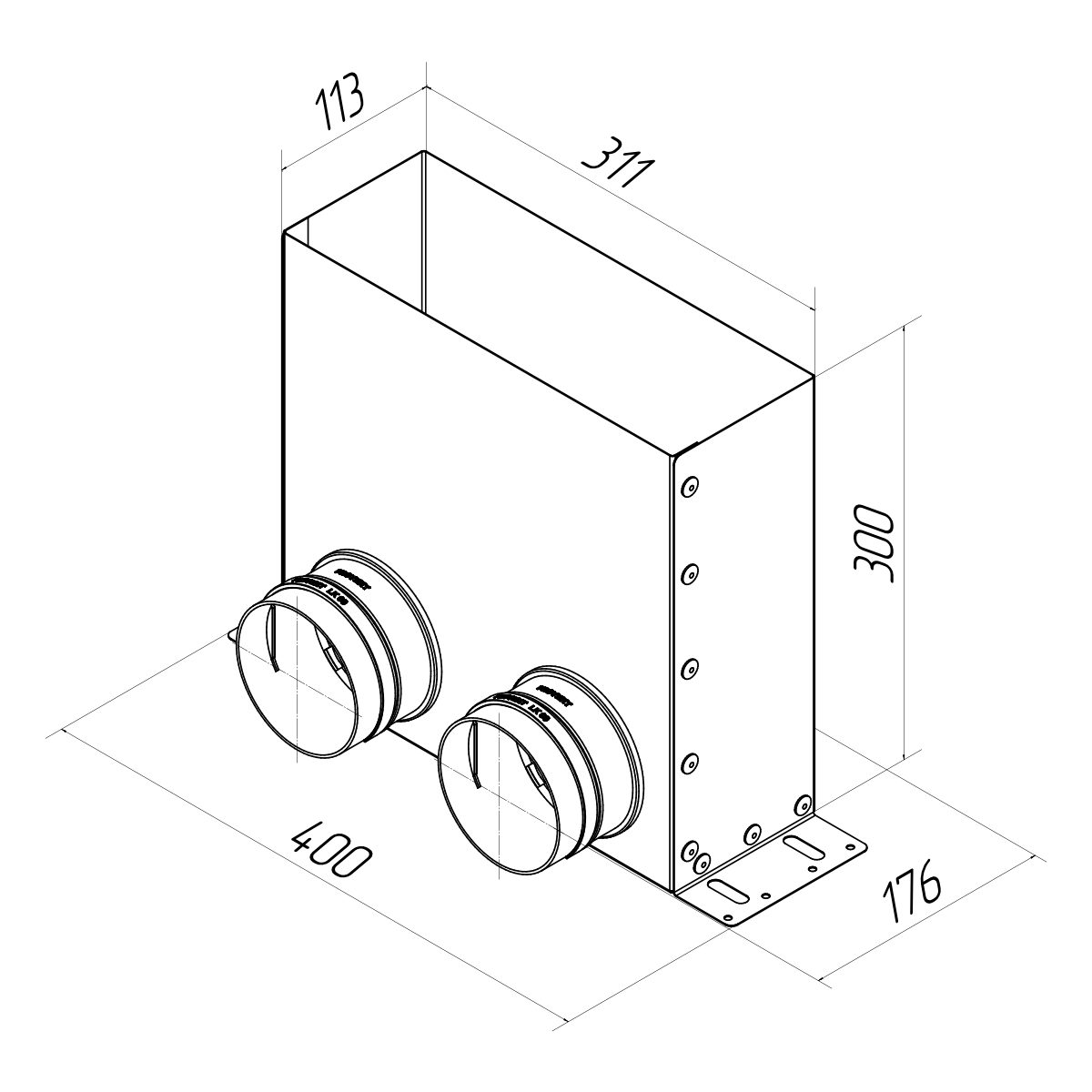

• Размеры: 402 х 113 х 300 мм
• Размеры (с присоединительными фланцами): 402 х 175 х 300 мм

Конструкция

Пленум Провент/Provent VPF 300×100/90×2 выполнен из оцинкованной стали, что обеспечивает ему:

• высокую устойчивость к коррозии;
• прочность и долговечность;
• минимальные потери давления в системе вентиляции;
• низкий уровень шума при эксплуатации.

Монтаж

Установка пленума осуществляется следующим образом:

• Крепление: пленум монтируется на два монтажных кронштейна, которые уже входят в комплект поставки.
• Подключение воздуховодов: для соединения с гибкими воздуховодами Провент/Provent RP 90 используются специальные замки Провент/Provent LK 90, которые фиксируются на присоединительных фланцах Провент/Provent FR 90.

  Важно: фланцы и замки не входят в комплект и приобретаются отдельно.

Таблица значений сопротивления пленума
