Описание

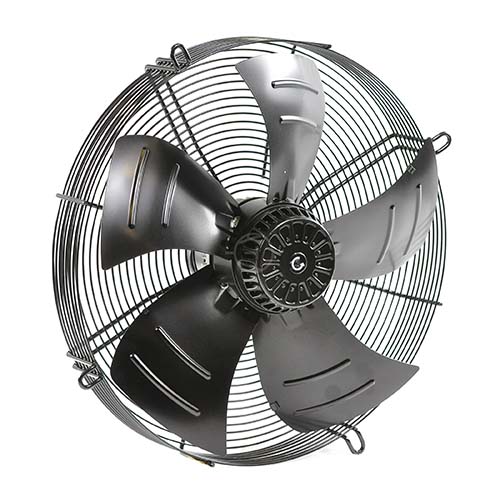

Вентиляторы модели YWF оборудованы электродвигателем с внешним ротором. Они имеют крыльчатки с лопастями, выполненными в серповидной форме, которые проходят динамическую балансировку в двух плоскостях, что позволяет снизить уровень шума до минимума.
Эти вентиляторы легко устанавливаются в стеновые проемы или любые другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Условное обозначение вентилятора низкого давления
ПРИМЕР:
Вентилятор осевой YWF 2 E - 200 S - 92 / 15 - G
YWF - Вентилятор осевой общего назначения серииYWF
2 - Количество полюсов электродвигателя
Е - Тип двигателя: E - однофазный; D - трехфазный двигатель
200 - Диаметр лопастей вентилятора: 200мм; 300мм; 350мм; и т.д.
S или B - Направление движения воздуха: S - Всасывание; В - Нагнетание.
92 - Диаметр ротора
15 - Толщина лопастей
G - Варианты исполнения корпуса: G - Решетка цилиндрического корпуса; B - Квадратная рамка; R - Круглая рамка; Т - Цилиндр.
Технические характеристики
| Параметр | Величина |
| Давление max, Па | 120 |
| Конденсатор, pf/VDB | 3 |
| Масса, кг | 3,0 |
| Мощность, Вт | 85 |
| Направление потока | S |
| Напряжение, В | 220 |
| Производительность max, м³/ч | 1690 |
| Сила тока, А | 0,42 |
| Скорость, rpm | 1380 |
| Уровень шума, dB(A) | 60 |
На схеме, стрелкой указано направление движения воздуха.
S - движение воздуха от крыльчатки на сетку
Габаритные размеры YWF4E-300S-92/35-G
