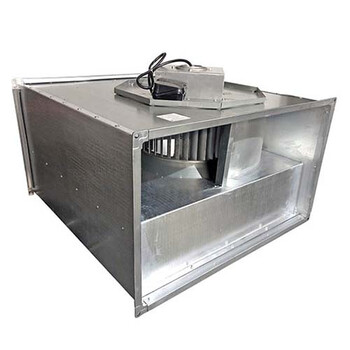

Вентилятор Ванвент ВК-В4-700Х400 D FT канальный для прямоугольных воздуховодов (6000 m³/h)

Применение

Центробежный канальный вентилятор представлен в различных модификациях и является результатом передовых технологий производства. Он обладает стандартными габаритами, что облегчает его установку в прямоугольный канал вентиляционных систем.

В конструкции вентилятора используется однофазный электродвигатель с внешним ротором, на который установлена крыльчатка. Модели с обозначением ВК-В4 оборудованы рабочим колесом WeiGuang, с вперёд загнутыми лопатками. Этот вентилятор предназначен для обеспечения воздухообмена в общественных зданиях. Корпус вентилятора и рабочее колесо выполнены из стали и покрыты порошковой краской.

При этом, устройство рассчитано на работу в помещениях при температурных условиях перемещаемого воздуха в диапазоне от -25°С до +40°С и при относительной влажности до 80%.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорных регуляторов. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Для защиты от перегрева предусмотрен термоконтакт в конструкции двигателя.

Технические характеристики

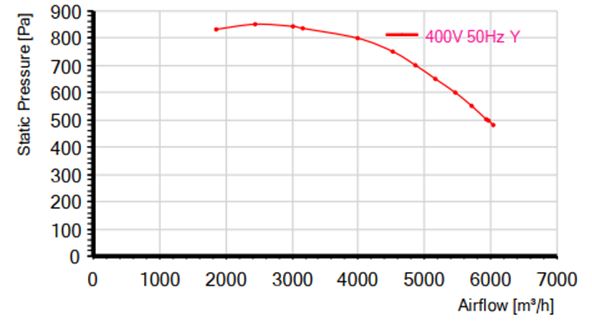

Диаграмма расхода воздуха и давления

Пример монтажа вентилятора для прямоугольных каналов

Паспорт
