Описание

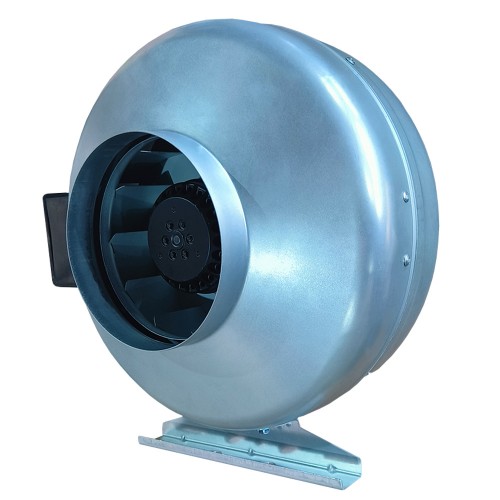

Вентилятор V(AC1)-160 Naveka, предназначен для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции. С его помощью создают необходимый для этого перепад давлений (на выходе и входе вентилятора).
Основные свойства
- Температура перемещаемого и окружающего воздуха -30…+40°C. Класс защиты двигателя: IP44.
- Вентиляторы V можно устанавливать в любом положении, преимущественно в горизонтальном.
- Рабочее колесо вентиляторов имеет назад загнутые лопатки и выполнено из оцинкованной стали.
- Электродвигатель однофазный на напряжение 230 В ±10%
- Корпус вентилятора металлический. Соединение деталей корпуса производится с помощью саморезов или заклепок. В комплекте имеется кронштейн для крепления вентилятора.
- Имеет радиальное AC мотор-колесо (КНР) с 1 скоростью.
Недопустимо: перемещение липких, агрессивных (пары кислот, щелочей...) и взрывоопасных сред.
Технические характеристики
| Корпус | металлический |
| Шум, дБ(А) | 52 |
| Автомат. выключатель (рекоменд.) | 1P C 6A |
| Исполнение | канальный |
| Кабель питания (рекоменд.) | 3х 1,5мм2 (L,N,PE) |
| Класс защиты | IP44 |
| Количество скоростей | 1 |
| Макс. напор, Па | 574 |
| Макс. расход воздуха, м3/ч | 760 |
| Материал рабочего колеса | оцинкованная сталь |
| Мощность, кВт | 0,15 |
| Напряжение | 1~220В |
| Подключение, мм | d160 |
| Пульт ДУ | опционально |
| Рабочее колесо | радиальное мотор-колесо КНР |
| Рабочий диапазон температур | -30…+40°C |
| Тип двигателя | AC |
| Ток, A | 0,7 |
| Упаковка | гофрокороб |
| Частота вращения (максимальная), об/мин | 2600 |
| Частота вращения (номинальная), об/мин | 2600 |
| Размеры (Д × Ш × В) | 19.2 см x 27.2 см x 27.2 см |
| Вес | 3.2 кг |
Чертеж и размеры
Диаграмма производительности и давления
Монтаж вентилятора
Вентилятор допускается устанавливать на наружных стенах. При такой установке рекомендуется предусмотреть защитный козырек над местом установки.
Вентилятор можно монтировать в горизонтальном или вертикальном положении. Крепление к поверхности стены или потолка производится с помощью монтажных кронштейнов, которые входят в комплект поставки.
Если к вентилятору планируется подсоединять жесткие воздуховоды, то рекомендуется использовать гибкие вставки для предотвращения передачи вибрации от вентилятора сети воздуховода и уменьшения шума.
Если планируется использовать гибкие воздуховоды, то для соединения с патрубками вентилятора необходимо использовать затяжные металлические хомуты.
Все места соединения необходимо герметизировать с помощью уплотнителей для уменьшения потерь производительность.
Обслуживание
Для продолжительной работы вентиляционной системы необходимо производить технический контроль и обслуживание.
Все работы необходимо производить при отключенном электропитании!
Для этого необходимо отключить электропитание и снять вентилятор. Сервисное обслуживание вентилятора сводится к очистке деталей вентилятора от загрязнения. Сделать это можно с помощью мягкой влажной ткани. Необходимо очистить корпус вентилятора и элементы крыльчатки с помощью моющего средства. После очистки дать высохнуть и смонтировать вентилятор обратно.
Обратите внимание на состояние корпуса, крыльчатки и электродвигателя. Лопасти рабочего колеса при вращении не должны касаться корпуса.
Гарантия
Гарантия на вентилятор составляет 1 год с момента продажи при условии соблюдения правил монтажа и эксплуатации. В случае возникновения проблем с работой вентилятора по вине производителя, производитель гарантирует бесплатный ремонт.
